Job Sheet Pompa Bahan Bakar Mekanik dan Elektrik

A. TUJUAN
Setelah melaksanakan praktikum, diharapkan siswa dapat:
  1. Memahami cara kerja pompa bensin mekanik
  2. Memahami cara kerja pompa bensin elektrik

B. ALAT DAN BAHAN
  1. Pompa bensin tipe mekanik
  2. Pompa bensin tipe elektrik
  3. Baterai
  4. Toolbox
  5. Majun
  6. Buku manual

C. KESELAMATAN KERJA
  1. Berdoa sebelum dan sesudah melaksanakan praktikum.
  2. Gunakan peralatan yang sesuai dengan kegunaan dan fungsinya.
  3. Hati-hati dalam bekerja menggunakan cairan bahan bakar karena mudah terbakar.
  4. Tanyakan kepada guru praktik apabila terdapat masalah atau hambatan selama melaksanakan kegiatan praktikum.

D. DASAR TEORI
Ada 2 tipe pompa bahan bakar bensin, yaitu:

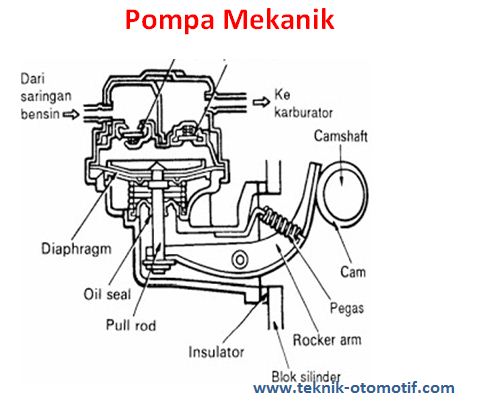

Pompa Bahan Bakar Tipe Mekanik
Pompa bahan bakar tipe mekanik memiliki sebuah diaphragma atau membran yang letaknya tepat berada ditengah. Pompa ini juga memiliki sepasang katup yang bekerja dengan arah yang berlawanan. Komponen-komponen utama yang terdapat pada pompa bahan bakar tipe mekanik, antar lain:

Pompa bahan bakar tipe elektrik
Pada pompa bahan bakar tipe elektrik ini akan menghasilkan tekanan 2 kg/cm2 atau lebih dibandingkan dengan pompa bahan bakar tipe mekanik. Selain itu juga getaran yang terjadi pada pompa bahan bakar elektrik kecil, karena tidak digerakkan oleh cam shaft atau poros nok. Pompa bahan bakar ini tetap dapat mengirimkan bahan bakar walaupun mesin dalam keadaan mati dan tidak perlu pemasangan langsung pada mesin.

Biasanya pompa ini dipasangkan di dalam tangki bahan bakar (in tank type) atau disekitar saluran bahan bakar (in line type). Pompa bensin tipe elektrik ini dilengkapi dengan sensor untuk mendeteksi beban (suplai) berlebih, sensor ini berfungsi untuk mematikan kerja pompa karena umumnya tidak ada saluran untuk aliran balik ke tangki bahan bakar

E. LANGKAH KERJA
  1. Persiapkan alat dan bahan yang akan digunakan
  2. Pelajari konstruksi dan cara kerja pompa bahan bakar tipe mekanik
  3. Periksa kondisi pompa bahan bakar dengan cara melakukan pengujian kekedapan udara. Sebelum memeriksa pompa bahan bakar, masukkan bahan bakar ke dalam pompa untuk meyakinkan bahwa check valve menutup rapat (karena check valve kering kemungkinan tidak menutup rapat). Dalam keadaan pipa terbuka, gerakkan rocker arm dan periksa besarnya tenaga untuk menggerakkan serta kebebasan arm.
  4. Memeriksa katup masuk dengan cara tutuplah pipa keluar (outlet) dengan jari tangan dan kemudian periksa bahwa kebebasan rocker arm akan bertambah sehingga rocker arm bergerak bebas (tanpa ada reaksi)
  5. Memeriksa katup keluar (outlet valve). Tutuplah pipa masuk (inlet) dengan jari tangan dan periksa bahwa rocker arm dalam keadaan terkunci (tidak bergerak dengan tenaga yang digunakan sebesar yang digunakan pada pemeriksaan awal).
  6. Memeriksa diafragma atau membran dengan cara tutuplah pipa masuk (inlet) dan pipa keluar (outlet), kemudian periksa bahwa rocker arm dalam keadaan terkunci.
  7. Memeriksa oil seal. Tutuplah lubang hawa (ventilasi) dengan jari tangan dan periksa bahwa rocker arm dalam keadaan terkunci.
  8. Pelajari konstruksi dan cara kerja pompa bahan bakar tipe elektrik
  9. Periksa kondisi kerja pompa bahan bakar tipe elektrik dengan menggunakan baterai:
Catatan:
  • Pemeriksaan harus dilakukan secara cepat dalam waktu 10 detik untuk mencegah terbakarnya kumparan pompa bahan bakar.
  • Jauhkan pompa bahan bakar sedapat mungkin dari baterai

F. TUGAS
  1. Buatlah laporan praktik
  2. Jelaskan cara kerja pompa bahan bakar mekanih dan elektrik tipe diafragma



Instruktur



...................
